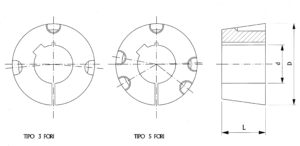

Spannbuchse

  Die Spannbuchse wurde als schnelle und kostengünstige Verbindungslösung zwischen Welle und Nabe entwickelt und erfordert eine Welle mit UNI-Passfeder. Das System hat sich sehr weit verbreitet und heute sind viele Größen von Riemenscheiben mit Sitz für eine konische Buchse erhältlich, die daher auf Wellen mit unterschiedlichen Durchmessern montiert werden können, indem einfach Buchsen mit dem entsprechenden Loch angebracht werden.

Um eine Beschädigung von Buchse und Riemenscheibe zu vermeiden, erfordert die Montage eine präzise Vorgehensweise, da Fehlausrichtungen zur Zerstörung der Gewinde führen können:

Richten Sie die Halblöcher der Buchse mit denen der Nabe aus
Setzen Sie die Madenschrauben/Schrauben in die Gewindelöcher in der Nabe ein
Platzieren Sie die Riemenscheiben- und Buchsenbaugruppe auf der Welle
Gehen Sie abwechselnd vor, um jeden Dübel gleichmäßig festzuziehen
Verwenden Sie zum endgültigen Anziehen einen Drehmomentschlüssel und achten Sie darauf, dass die in der Tabelle angegebenen Drehmomente nicht überschritten werden

Spannbuchse100811081210161016152012251730203535404045455050
Anzugsdrehmoment Nm5,55,519,519,519,5304890112170192270

Zur Demontage müssen alle Madenschrauben gelöst und vollständig herausgezogen werden und je nach Buchse ein/zwei Madenschrauben in die Gewindelöcher der Buchse eingesetzt werden, um das Herausziehen zu erleichtern. Auch in diesem Fall ist es wichtig, abwechselnd vorzugehen, um jeden Dübel gleichmäßig festzuziehen.

Eine neuere Alternative ist der Einsatz einer Sperrvorrichtung, die eine Übertragung des Drehmoments ohne Herstellung eines Schlüsselsitzes ermöglicht.

ArtikelBeschreibung
BU4040-105

BUCHSEN 4040 BOHRUNG 105

BU4545-100

BUCHSEN 4545 BOHRUNG 100

BU4040-100

BUCHSEN 4040 BOHRUNG 100

BU4545-115

BUCHSEN 4545 BOHRUNG 115

BU4545-110

BUCHSEN 4545 BOHRUNG 110

BU4545-105

BUCHSEN 4545 BOHRUNG 105

BU5050-100

BUCHSEN 5050 BOHRUNG 100

BU5050-120

BUCHSEN 5050 BOHRUNG 120

BU5050-115

BUCHSEN 5050 BOHRUNG 115

BU5050-110

BUCHSEN 5050 BOHRUNG 110

BU5050-105

BUCHSEN 5050 BOHRUNG 105

BU5050-130

BUCHSEN 5050 BOHRUNG 130

BU5050-125

BUCHSEN 5050 BOHRUNG 125

BU1210-14

BUCHSEN 1210 BOHRUNG 14

BU1210-12

BUCHSEN 1210 BOHRUNG 12

BU1210-19

BUCHSEN 1210 BOHRUNG 19

BU1210-18

BUCHSEN 1210 BOHRUNG 18

BU1210-16

BUCHSEN 1210 BOHRUNG 16

BU1210-15

BUCHSEN 1210 BOHRUNG 15

BU1210-25

BUCHSEN 1210 BOHRUNG 25

BU1210-24

BUCHSEN 1210 BOHRUNG 24

BU1210-22

BUCHSEN 1210 BOHRUNG 22

BU1210-20

BUCHSEN 1210 BOHRUNG 20

BU1210-32

BUCHSEN 1210 BOHRUNG 32

BU1210-30

BUCHSEN 1210 BOHRUNG 30

BU1210-28

BUCHSEN 1210 BOHRUNG 28

BU1210-26

BUCHSEN 1210 BOHRUNG 26

BU1108-12

BUCHSEN 1108 BOHRUNG 12

BU1108-11

BUCHSEN 1108 BOHRUNG 11

BU1108-14

BUCHSEN 1108 BOHRUNG 14
